Turbinenschaufeln sicher programmieren und effektiv fräsen

Turbinenschaufel-Paket

5-Achs CAM-Software – das Turbinenschaufel-Paket von OPEN MIND: optimierte Frässtrategien für die Komplettbearbeitung.

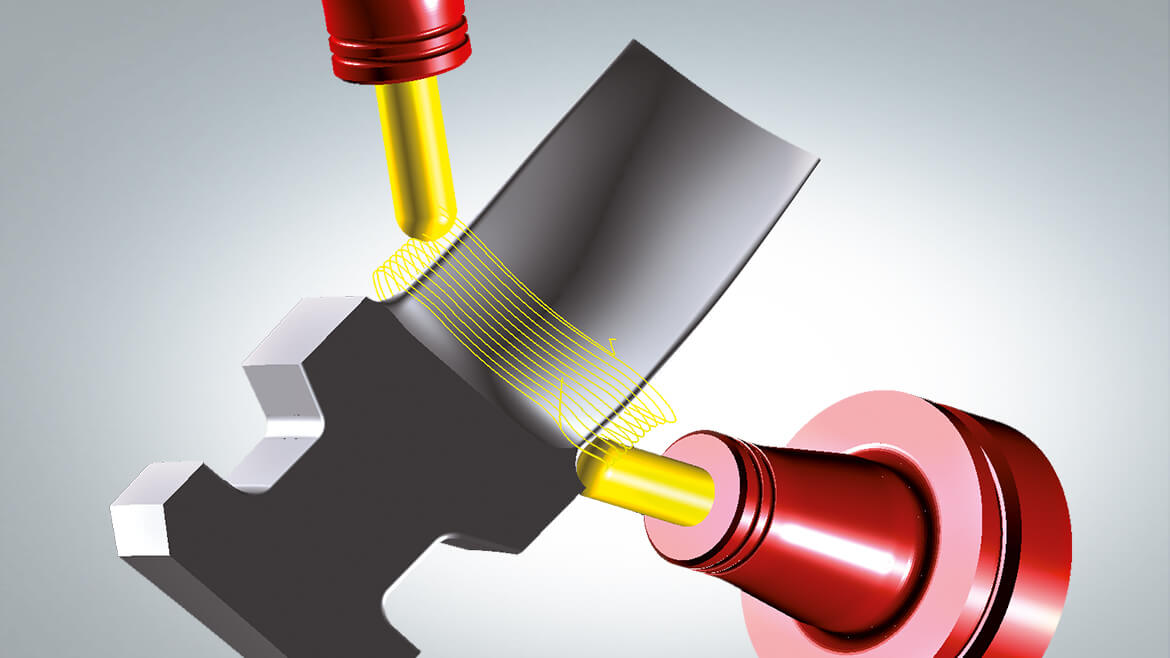

Viele Automatismen sorgen im Turbinenschaufel-Paket für eine einfache Definition der Bearbeitung und ausgesprochen kurze Programmierzeiten – beispielsweise die Rolling-Ball-Funktion zum Fräsen von Übergangsradien, die Best-Fit-Funktion zum automatischen Bestimmen der optimalen Startposition für die Schlichtbearbeitung oder die automatische Voreilwinkel-Korrektur für die Kollisionsvermeidung der Werkzeugstirn mit konkaven Flächen.

3D-Schruppen auf beliebigem Rohteil

Basierend auf einem frei definierbaren Rohteil werden Turbinenschaufeln aus verschiedenen Richtungen bearbeitet.

5-Achs-Turbinenschaufel-Stirnen

Strategie zum Schlichten der Blattflächen: Der spiralförmige Werkzeugweg kann sowohl als 5‑Achs- wie auch als 4‑Achs-Simultanbearbeitung generiert werden.

5-Achs-Turbinenschaufel-Walzen

Mit dieser Strategie ist die seitliche Fläche walzbar. Damit wird auch der Übergang zwischen den Blatt- und Seitenflächen gefräst, der mit 5‑Achs-Stirnen nicht bearbeitet werden kann.
